Apa itu kabel Straight dan Crossover?

Kabel Ethernet dapat disambungkan secara straight through atau crossover. Straight through adalah jenis yang paling umum dan digunakan untuk menghubungkan komputer ke hub atau switch. Kemungkinan besar mereka adalah apa yang akan Anda temukan ketika Anda pergi ke toko komputer lokal Anda dan membeli kabel patch. Kabel crossover lebih umum digunakan untuk menghubungkan komputer ke komputer dan mungkin sedikit lebih sulit ditemukan karena tidak digunakan sebanyak kabel straight through.


Apa itu Kabel Straight Through?

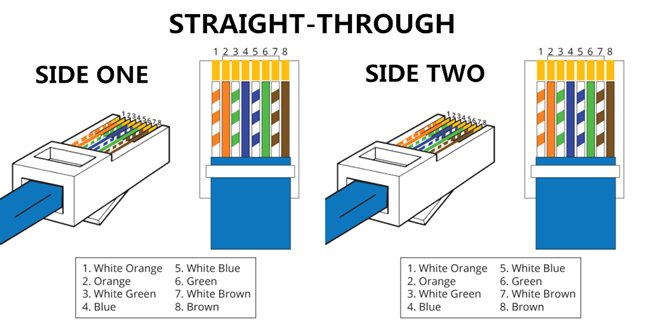

Kabel straight through adalah jenis kabel twisted pair yang digunakan di jaringan area lokal untuk menghubungkan komputer ke hub jaringan seperti router. Jenis kabel ini juga kadang-kadang disebut kabel patch dan merupakan alternatif untuk koneksi nirkabel di mana satu atau lebih komputer mengakses router melalui sinyal nirkabel. Pada kabel straight through, pin kabel cocok. Kabel straight through menggunakan satu standar kabel: kedua ujungnya menggunakan standar kabel T568A atau kedua ujungnya menggunakan standar kabel T568B. Gambar berikut menunjukkan kabel straight through yang kedua ujungnya disambungkan sebagai standar T568B.


Biasanya menggunakan kabel lurus untuk menghubungkan berbagai jenis perangkat. Jenis kabel ini akan sering digunakan dan dapat digunakan untuk:


1) Hubungkan komputer ke port normal switch/hub.


2) Hubungkan komputer ke port LAN modem kabel/DSL.


3) Hubungkan port WAN router ke port LAN modem kabel/DSL.


4) Hubungkan port LAN router ke port uplink switch/hub. (Biasanya digunakan untuk memperluas jaringan)


5) Hubungkan dua sakelar/hub dengan salah satu sakelar/hub menggunakan port uplink dan yang lainnya menggunakan port normal.


Jika Anda perlu memeriksa bagaimana tampilan kabel lurus, itu mudah. Kedua sisi (sisi A dan sisi B) kabel memiliki susunan kawat dengan warna yang sama.




Apa itu Kabel Crossover?


Kabel crossover Ethernet adalah jenis kabel Ethernet yang digunakan untuk menghubungkan perangkat komputasi secara langsung. Tidak seperti kabel straight through, kabel crossover menggunakan dua standar kabel yang berbeda: satu ujung menggunakan standar kabel T568A, dan ujung lainnya menggunakan standar kabel T568B. Pengkabelan internal kabel crossover Ethernet membalikkan sinyal pengiriman dan penerimaan. Ini paling sering digunakan untuk menghubungkan dua perangkat dengan tipe yang sama: mis. dua komputer (melalui pengontrol antarmuka jaringan) atau dua sakelar satu sama lain.
